Belegungsmonitoring

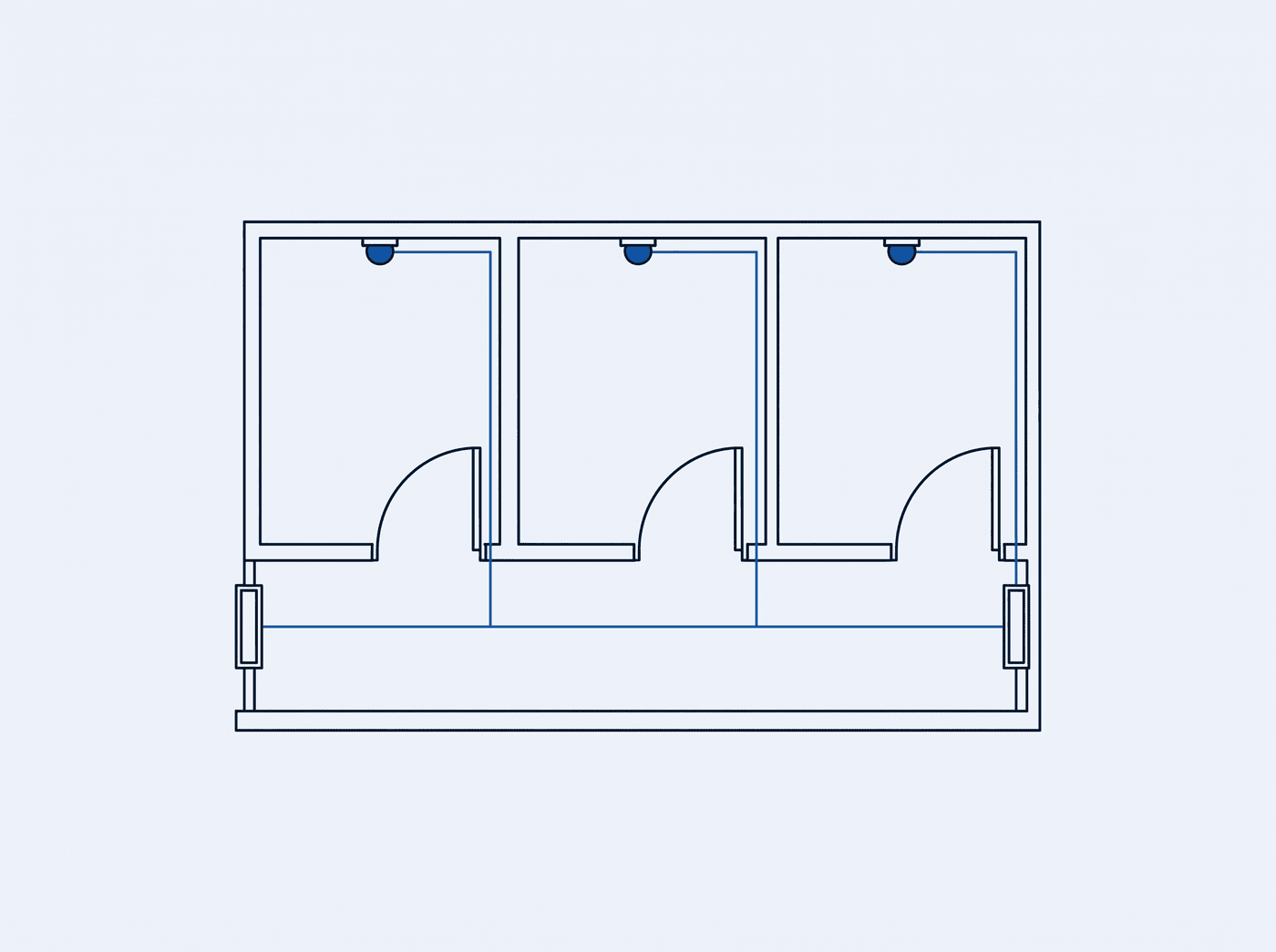

Duschräume auf einer Rastanlage

Gäste lösen die Dusche am Terminal, die Steuerung gibt genau einen Raum frei und meldet ihn danach als zu reinigen. Wasser, Licht und Lüftung laufen nur während der Nutzung.

• Freigabe über den potentialfreien Kontakt oder die Schnittstelle des vorhandenen Terminals, eine Kabine je Vorgang
• Belegung ToF-Sensor an der Decke, ergänzt durch Reedkontakt an der Tür, damit ein abgestelltes Gepäckstück keine Kabine blockiert
• Schaltausgänge Magnetventil, Licht und Lüfter in Kleinspannung oder potentialfrei, Ventillaufzeit wird mitgeschrieben
• Auswertung Nutzungen je Stunde und Wochentag, daraus die Spitzen für Reinigung und Personalplanung

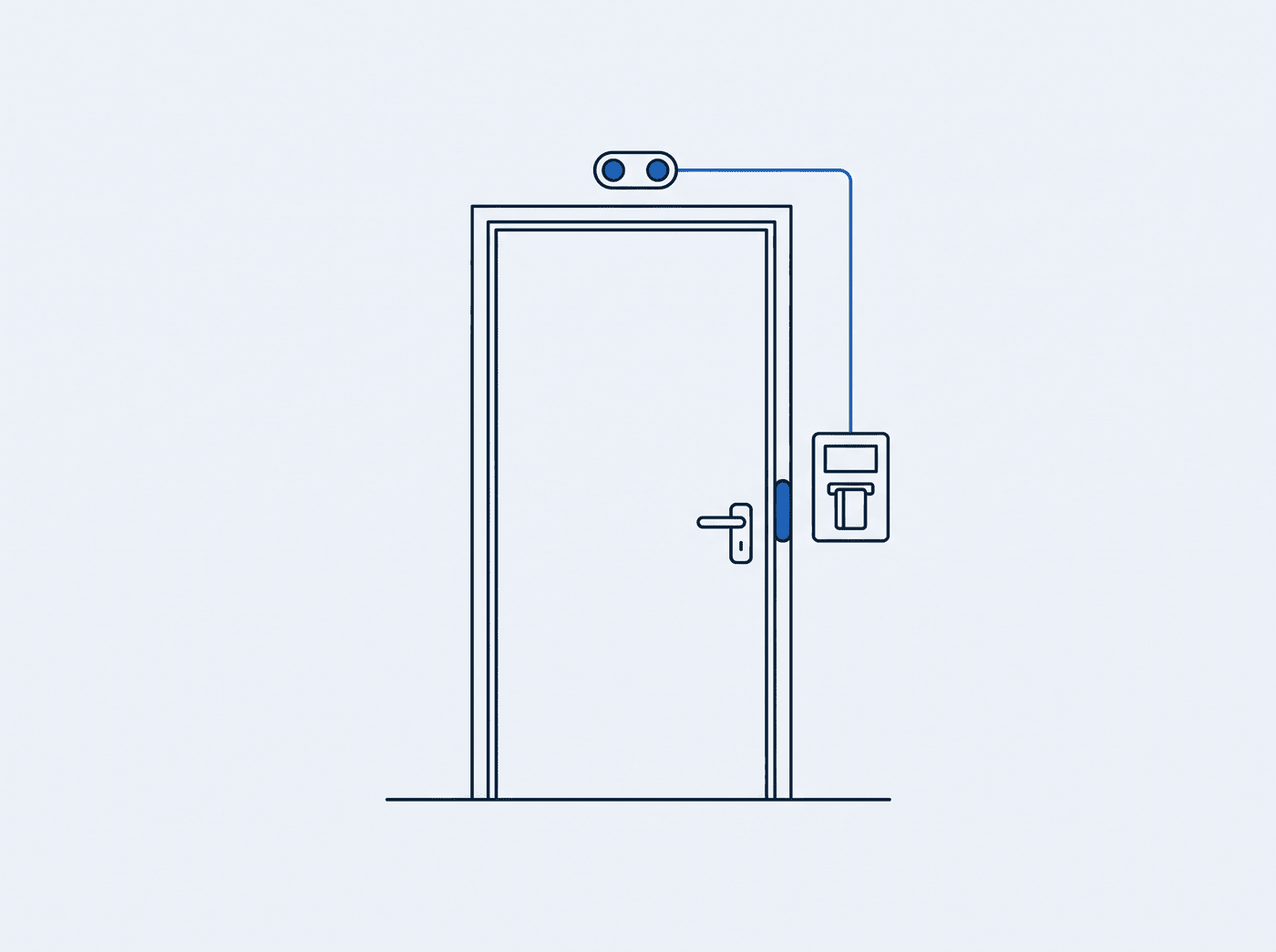

Einzeltoilette mit Münz- oder Kartenfreigabe

Die Toilette bleibt verschlossen, bis das vorhandene Terminal freigibt. Erfasst werden Uhrzeit der Freigabe und Belegungsdauer, sonst nichts.

• Anbindung potentialfreier Freigabekontakt des Terminals oder dessen Schnittstelle, kein Eingriff in die Zahlungsabwicklung
• Belegung mmWave-Radar im Raum, weil es auch eine ruhende Person erkennt, an der ein reiner Bewegungsmelder scheitert
• Anzeige Statusleuchte über der Tür mit frei, besetzt und Reinigung
• Alarm Meldung bei Dauerbelegung über einer eingestellten Zeit, an Ihr Personal statt an eine Zentrale

Abgrenzung: NeuFokus wickelt keine Zahlungen ab und entwickelt kein Bezahlterminal. Kartendaten werden weder verarbeitet noch gespeichert.

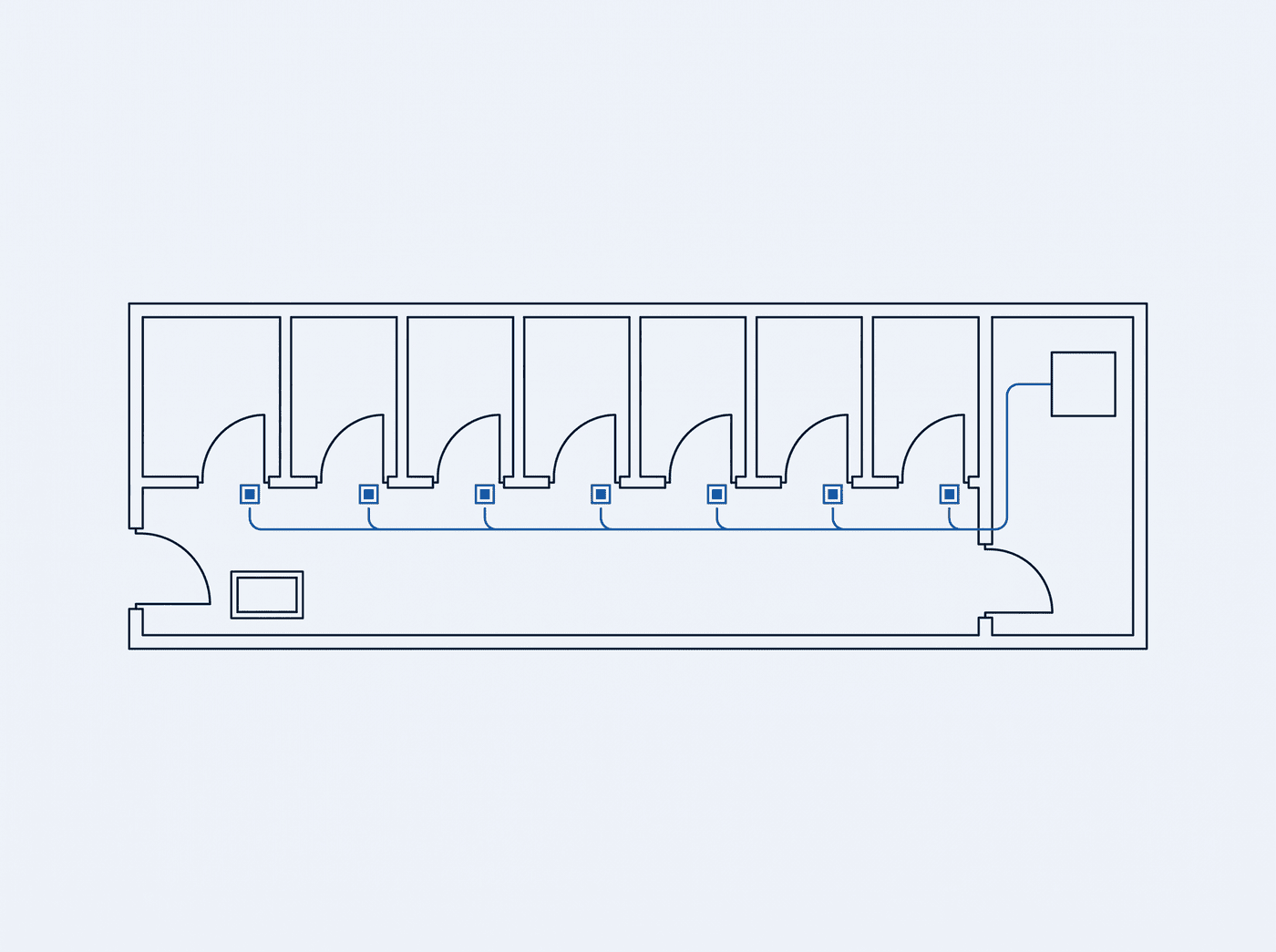

Sanitärgebäude auf einem Campingplatz

Viele Kabinen, ein Technikraum. Gäste sehen im Eingang, welche Duschen frei sind. Der Platzbetreiber erkennt Morgen- und Abendspitze und legt die Reinigung dazwischen.

• Aufbau ein Kabinenmodul je Tür mit Sensoreingang, Taster und Statusleuchte, alle an einem RS485-Strang
• Verkabelung ein Datenkabel je Strang statt eines je Sensor, typisch bis 32 Module und bis etwa 300 m Leitungslänge
• Bus galvanisch getrennter Transceiver mit isolierter Versorgung, quittiertes Protokoll, gestörte Telegramme werden wiederholt
• Anzeige Sammelanzeige im Eingangsbereich, zusätzlich eine Leuchte je Kabine

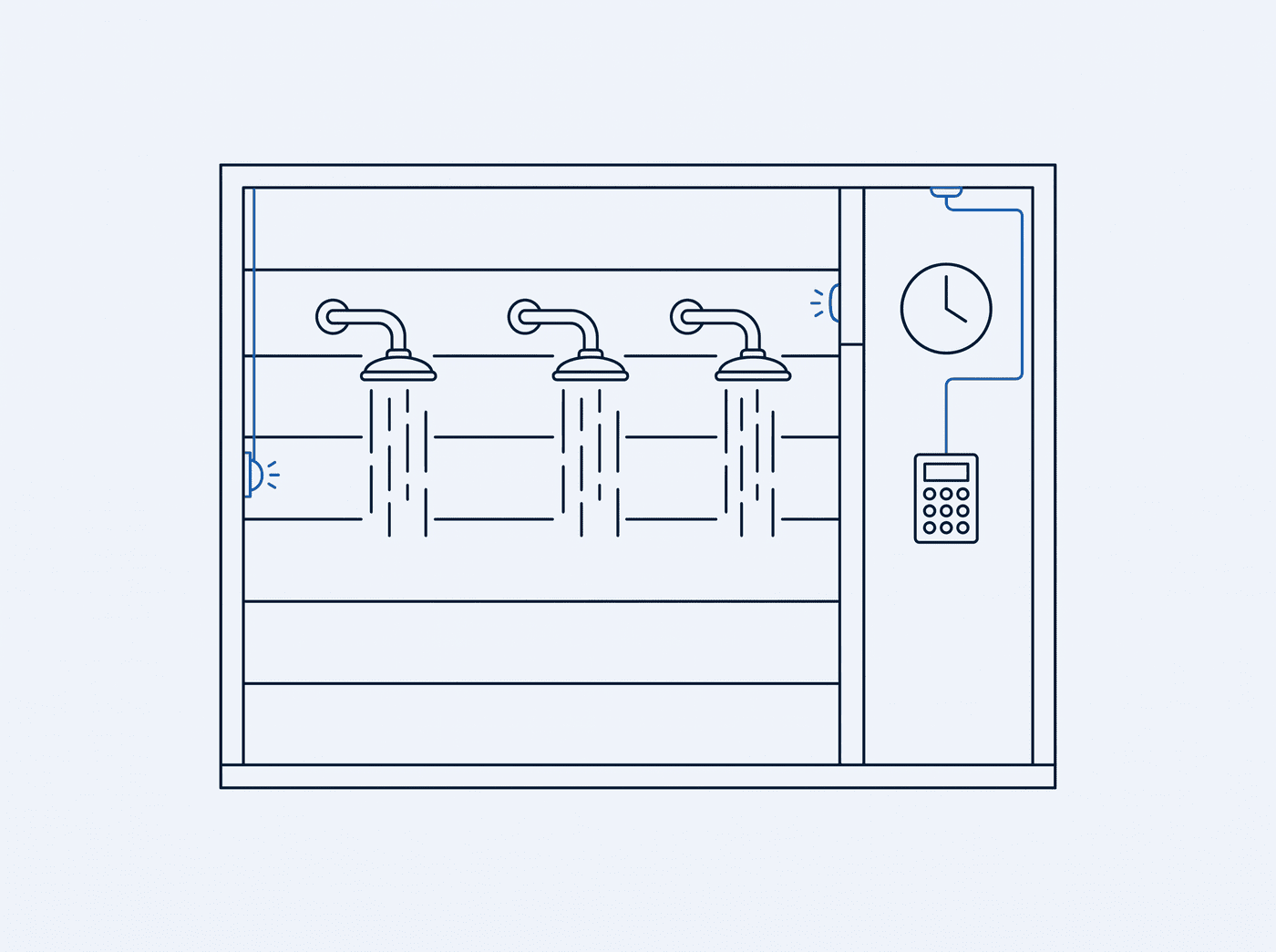

Vereinsheim mit Duschen für mehrere Mannschaften

Duschen werden über Codes freigegeben, die je Mannschaft und Trainingszeit gelten. Damit entsteht die Grundlage für die Umlage der Energiekosten, ohne einzelne Personen zu erfassen.

• Freigabe Tastenfeld oder RFID-Karte, Codes mit Gültigkeit je Wochentag und Zeitfenster
• Erfassung Ventillaufzeit und Nutzungsdauer je Gruppe, nicht je Person
• Auswertung Warmwasserzeit je Mannschaft und Monat, als CSV für die Abrechnung im Verein
• Nebenwirkung die Dusche läuft nicht mehr, weil jemand vergessen hat abzudrehen

Besprechungsräume in einem Bürogebäude

Ein Raum ist im Kalender belegt und tatsächlich leer. Ein Präsenzsensor an der Decke meldet, ob wirklich jemand da ist, und gibt die Buchung nach einer Wartezeit wieder frei.

• Sensorik mmWave-Radar an der Decke, erkennt auch sitzende und ruhige Personen, kein Bild und keine Zählung einzelner Köpfe
• Logik Kalendereintrag ohne Präsenz wird nach einstellbarer Frist freigegeben, Ampel an der Tür zeigt den Zustand
• Anbindung an vorhandene Kalender- und Buchungssysteme über deren Schnittstelle
• Auswertung tatsächliche Nutzung je Raumgröße über Wochen, damit sichtbar wird, welche Raumgrößen fehlen

Hinweis: Sobald Beschäftigte betroffen sind, greift die Mitbestimmung nach § 87 Absatz 1 Nummer 6 BetrVG. Die technische Beschreibung ist so aufgebaut, dass sie als Anlage zu einer Betriebsvereinbarung taugt.

Parkfläche mit Zufahrtszählung

An Ein- und Ausfahrt werden Fahrzeuge gezählt, daraus entsteht der Füllstand. Eine Anzeige nennt die freien Plätze, der Suchverkehr nimmt ab.

• Zählpunkte Lichtschranke oder Radarsensor je Fahrtrichtung, Richtungserkennung über zwei versetzte Punkte
• Erfasst wird ein Zählimpuls, kein Kennzeichen und kein Bild
• Korrektur täglicher Nullabgleich in einer Zeit ohne Verkehr, sonst läuft jede reine Zählung über Wochen auseinander
• Anzeige Tafel an der Zufahrt, zusätzlich Kennzahlen je Stunde und Wochentag im Dashboard

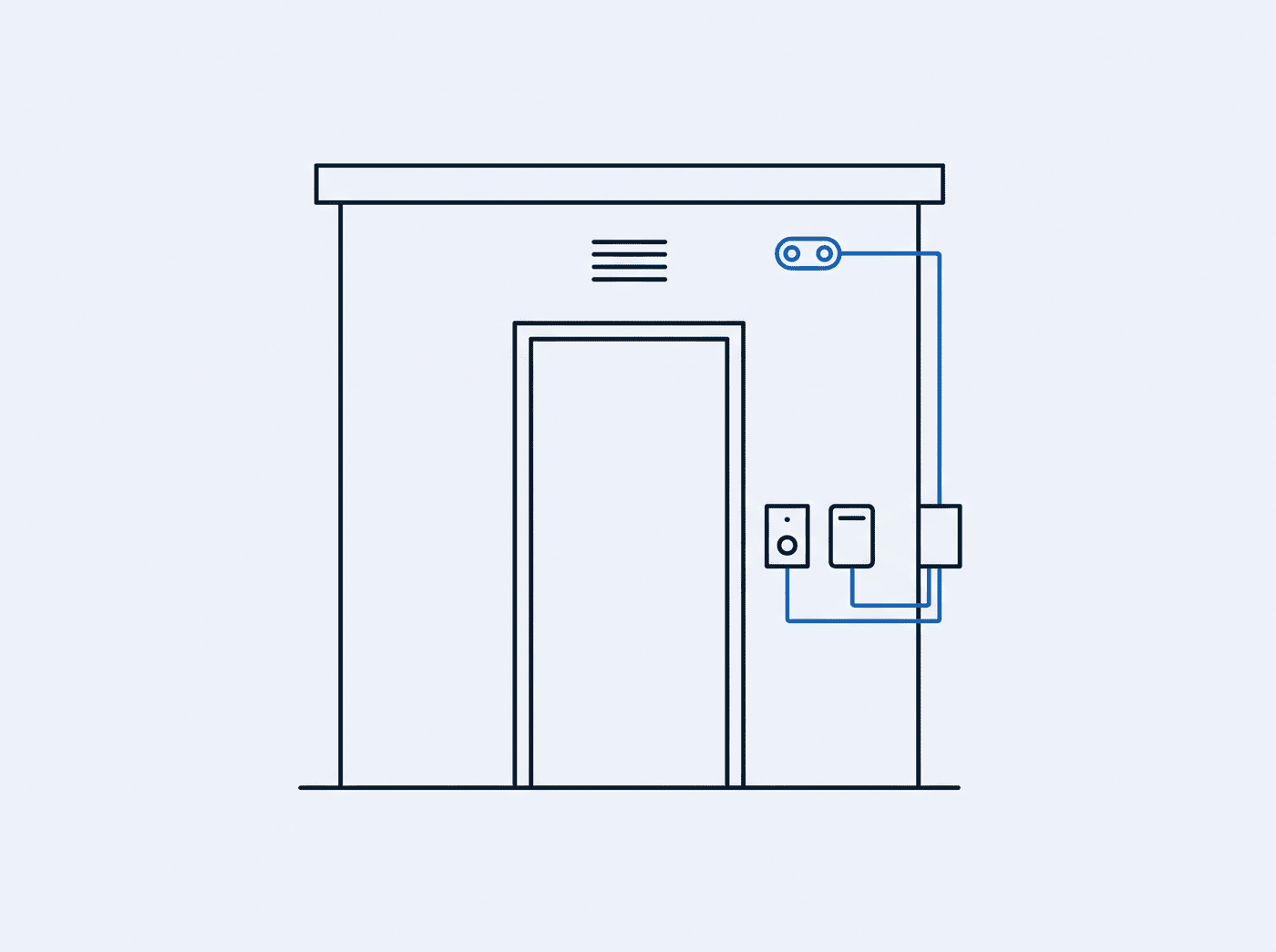

Öffentliche Toilette mit Reinigungsnachweis

Die Anlage zählt Nutzungen und meldet Reinigungsbedarf, sobald der Schwellwert erreicht ist. Kommt später eine Beschwerde, liegt ein Verlauf vor statt einer Erinnerung.

• Zählung Türereignis plus Präsenz im Raum, damit ein bloßer Blick durch die Tür nicht als Nutzung zählt
• Quittierung die Reinigungskraft bestätigt vor Ort mit Taster, Code oder Karte
• Protokoll gespeichert werden Zeitpunkt, Raum und Zählerstand seit der letzten Reinigung
• Nachweis Reinigungsintervall im Verhältnis zur Nutzung, als CSV für die Rechnungsprüfung

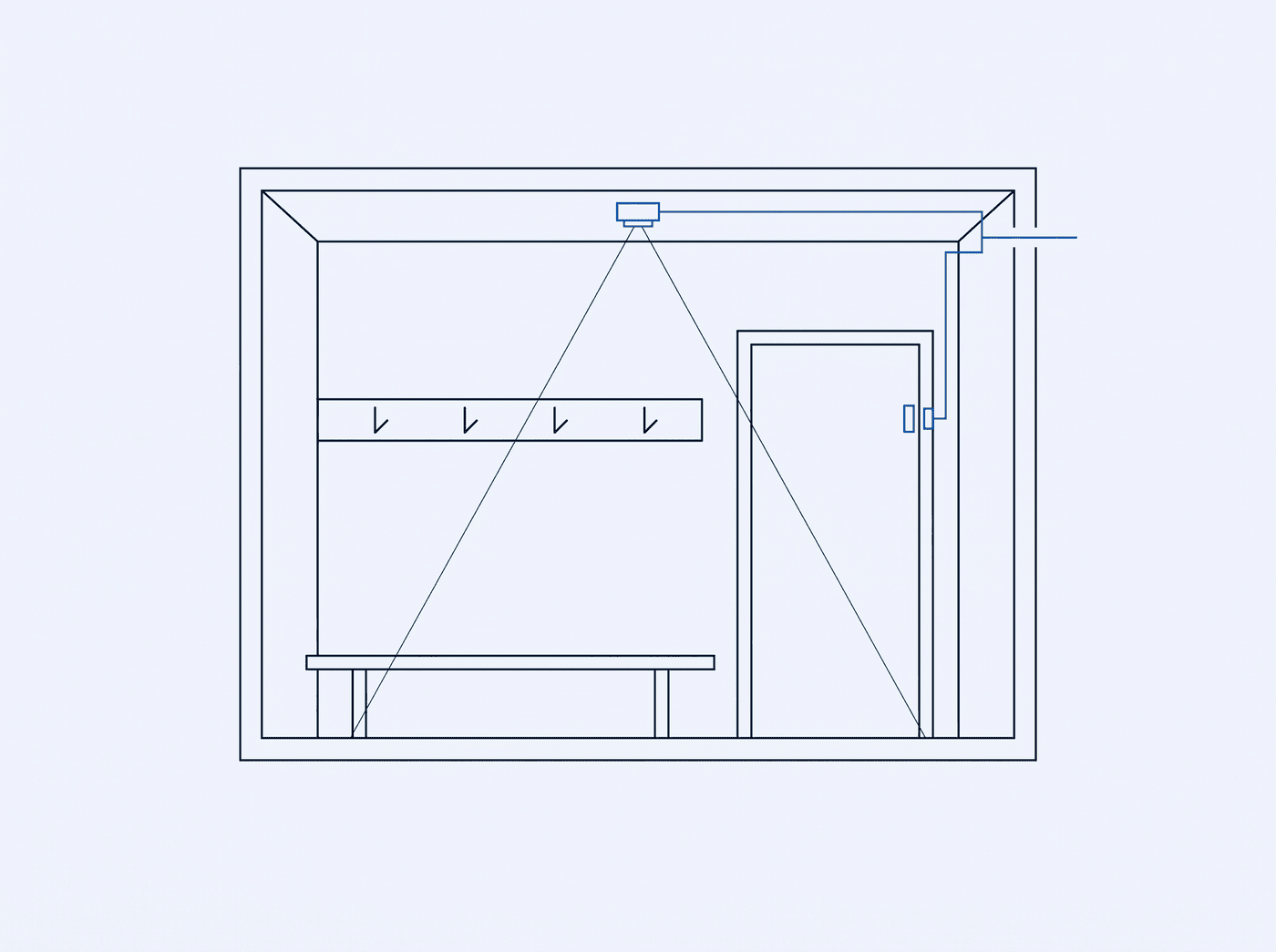

Umkleiden und Sanitärbereich einer Sportanlage

Umkleiden werden zu Trainingszeiten freigegeben und außerhalb gesperrt, ohne dass ein Schlüsselbund herumgereicht wird. Nach dem Training meldet die Anlage, ob noch jemand im Bereich ist.

• Zeitsteuerung Freigabe nach Belegungsplan, Sonderfreigabe über Code für Turniere und Gastvereine
• Kontrolle Türkontakte und Präsenzsensoren, Meldung an den Platzwart bei offener Tür oder später Präsenz
• Schaltausgänge Türöffner und Licht über potentialfreie Kontakte, die vorhandene Türtechnik bleibt unangetastet

Abgrenzung: Türen in Flucht- und Rettungswegen dürfen nur mit zugelassener Technik nach EltVTR beziehungsweise DIN EN 13637 verriegelt werden. Diese Technik liefert NeuFokus nicht, sie wird nur angesteuert.

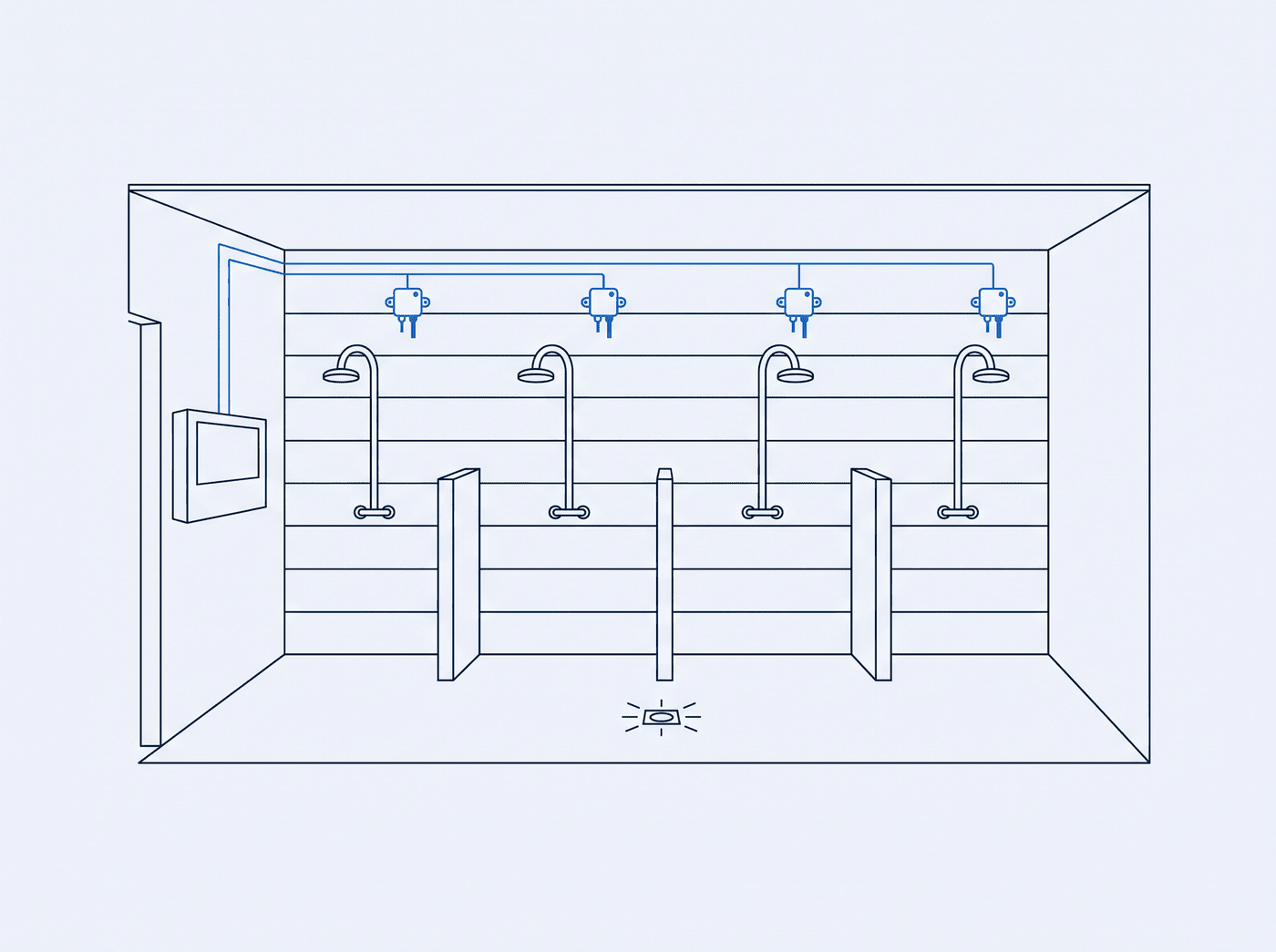

Duschen und Umkleiden in einem Freizeitbad

Hier schwankt alles mit Wetter und Ferien, und der Nassbereich verzeiht nichts. Die Steuerung sitzt im Technikraum, im Raum bleibt nur, was Reinigungsmittel und Strahlwasser aushält.

• Aufbau abgesetzte Sensoren und robuste Taster, Gehäuse typisch in IP65 mit Kabelverschraubungen, Baugruppen mit Schutzlack
• Erfassung Nutzungen je Kabine, zusätzlich Temperatur und Luftfeuchte, wo die Lüftung beurteilt werden soll
• Anzeige freie Duschen im Eingangsbereich, das nimmt Druck aus den Stoßzeiten
• Auswertung Stundenwerte für die Schichtplanung, Vergleich über Wochen und Ferienzeiten
